商品案内  Mar.2021
１．はじめ




これから、当店のスイベルと、回転計、デジタル濾水計 について、お話しましょう


まず、スイベル　を使用することで、これまでにない　２つの大きなメリットを受けます。

　  　 非常に静かな観測が可能となります。

　　   次に、安定した運航計画が立てられます。

　この2点について説明させてください。

これから説明します、スイベルは、スリップリングシステムを内蔵した、回転ジョイントです。　スイベルの内部は均圧油で満たされ、高い耐圧を 持ちます。

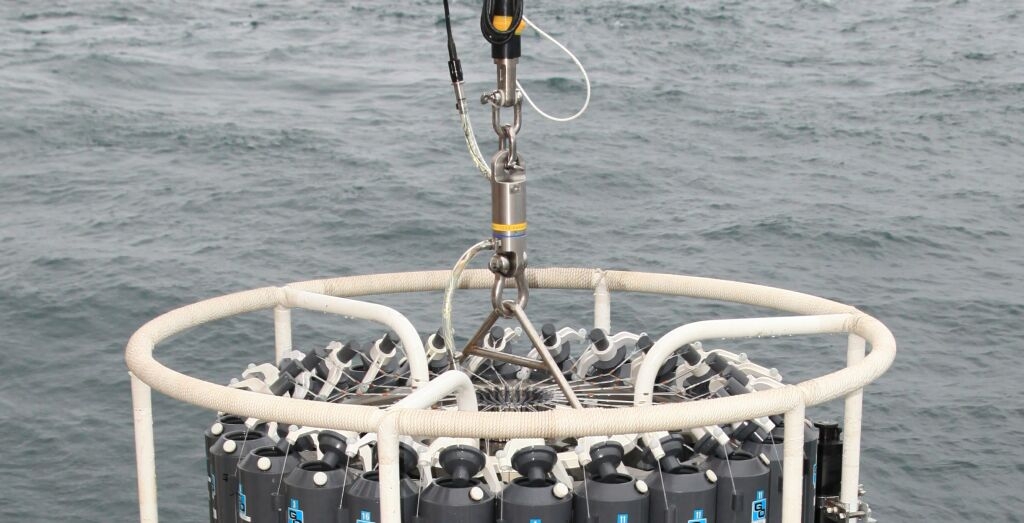

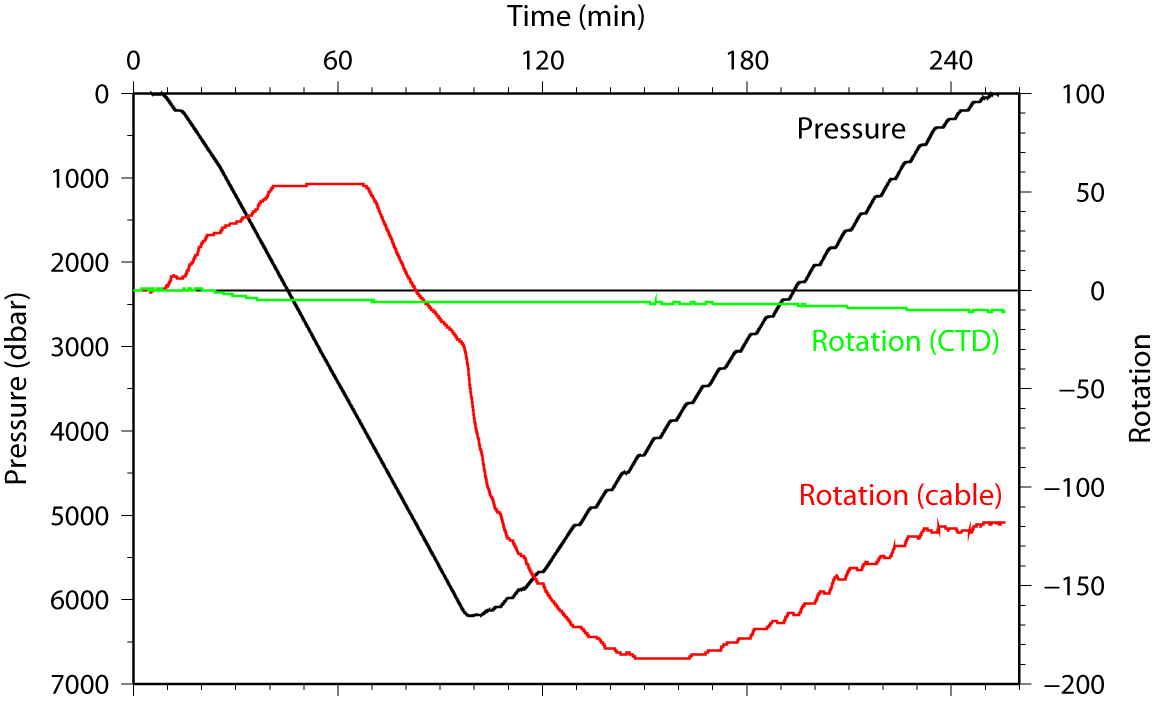

下のグラフは　６０００ｍまでのキャストで、アーマードケーブルと採水器の間にスイベルを取り付けた際の、各々の回転数です。

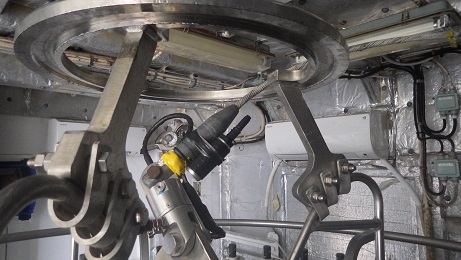

アーマードケーブルの引き留（エバーグリップ）に「回転計」(後述）、採水器には「方位計」を取り付けました。

≪　グラフ　≫



　赤色がアーマードケーブルで約１９０回転しています、　緑色が採水器で ５回転でした。
ボトル近辺からアーマードケーブルの回転方向が変わりましたが、キャスト毎に、回転数と回転方向は変わります。　この原因は解 明されていません。


このテストの結果から、　スイベルを取り付けることにより、次のことが判ります

　・　アーマードケーブルは自由に廻ります
　・　採水器は廻りません
　・　採水器はケーブルの回転力を受けないので廻らないし、振り回されない。
　・　そのため、採水器は、静かに下降、上昇でき、計測できる

もうすこし、見てみましょう

　アーマードケーブルは自由に回れるので
　　・　撚り（ヨリ）が発生しないので、ウインチの乱巻きはない。
　　・　乱巻きが無いので、ケーブルの巻き上げ速度は一定となる
　　･　巻き上げ時間が長くなることは無い
　　・　撚りが無いので、フリーフォイールは必要ではない


　撚りが発生しないのでキンクしない
　　・　キンクしないので、ケーブルの修理とその時間は無くなる。
　　・　ケーブルの修理部品は不要となる
　　・　キンクしないので採水器を落とすことも無い
　　・　キンクしないのでケーブルは切らないで使える、そのため減らない

　スピーディーなキャストが長期間できる。
　これで計画的なキャストと運航が可能となります。

　採水器はアーアマードケーブルの回転力の影響を受けません
　・　回転しません。
　・　大きく振り回されることもありません。
　・　このため　採水器は姿勢を保ったまま制御できます。

　簡単にこれまでにない、安定した運航と、非常に精密な観測が可能とな ります。
　採水器を回転させない、振り回さないで計測できます。

　このことは　Sea Technology Nov.2018 Vol.59,No.11 誌に

"Compact Underwater Slip Ring swivel   Minimizing Effect of CTD Package Rotation on Data Quality "
( https://lsc-pagepro.mydigitalpublication.com/publication/?m=60787&i=603285&p=30&ver=html5 )

に掲載されています。
　


スイベルの特徴です。
　・　小型でコンパクトです。　このように　軽 く廻ります

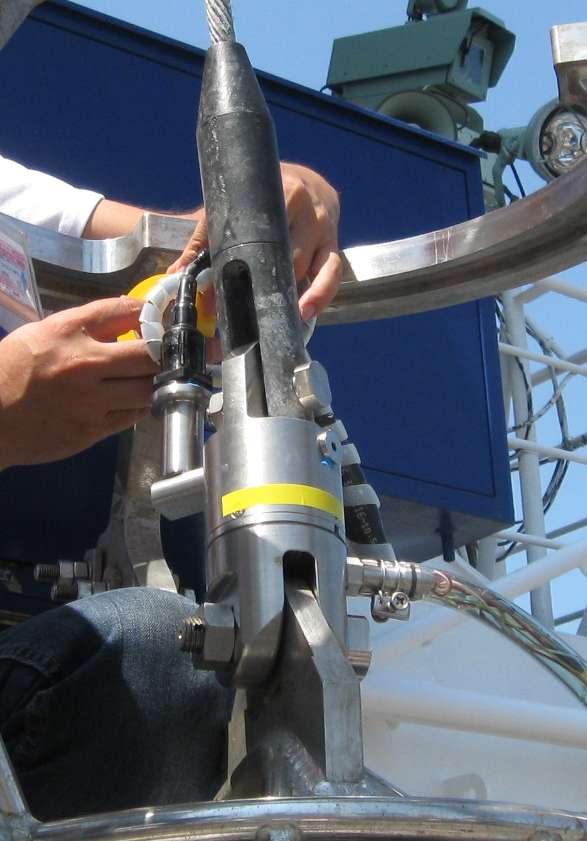

　・　引留め金具、エバーグリップと直結できます。
　・　取り付け、取り外しは簡単です。
　・　今、使っている観測システムで、そのまま使えます。
　・　大深度でも安定して動作します
　・　ノイズの発生はありません
　・　船上で、油の交換はできます。　油 交換の作業

　・　繊維ケーブルでも有効でした。(2017・1月かいめい後述）
　・　1年毎の定期点検で安定した性能を保持できます。
　・　安価です

　【仕様】
　サイズ      直径77mm、ピン間長さ160mm、空中約6kg、海中約5Kg　外観図です。
　使用耐圧　使用する水中コネクタによる。　スイベルは120MPa　
　荷重        試験荷重は8Ton
　回路        2回路のCTDを想定
　               油による均圧式


    回転計・コンパス

　地磁気を使ったメモリー式のコンパスです。

　アーマードケーブルの回転の測定、記録用に設計されました。　非常に小型、軽量に作られ　エ バーグリップに取り付けられる大きさです。

　採水、観測の妨げにならないように、長期間の計測、記録が可能です。
　

　最速サンプリング周期　：　０．５秒　（設定可能）

　メモリー量　：　連続6日　（0.5秒インターバル時）　不揮発性メモリーですので、電池が無くなっても消えません

　リチウム電池を使用して　約6ヶ月間の連続観測が可能です。
　電池は市販品のCR2電池を使用していますので交換してください。

　操作、角度、回転計算は　付属のUSBケーブルを使い、外部パソコンで行います。
　　パソコン、通信ソフト、表計算ソフトは　ご用意ください。

　サイズと重量　直径　４ｃｍ　長さ　１８ｃｍ　、　３６０ｇ（空中）　外観図はこちら
　耐圧は、使用するコネクタにより決まります。　インパルス社ですと６５００ｍです。
　材質　アルミニウム
　　

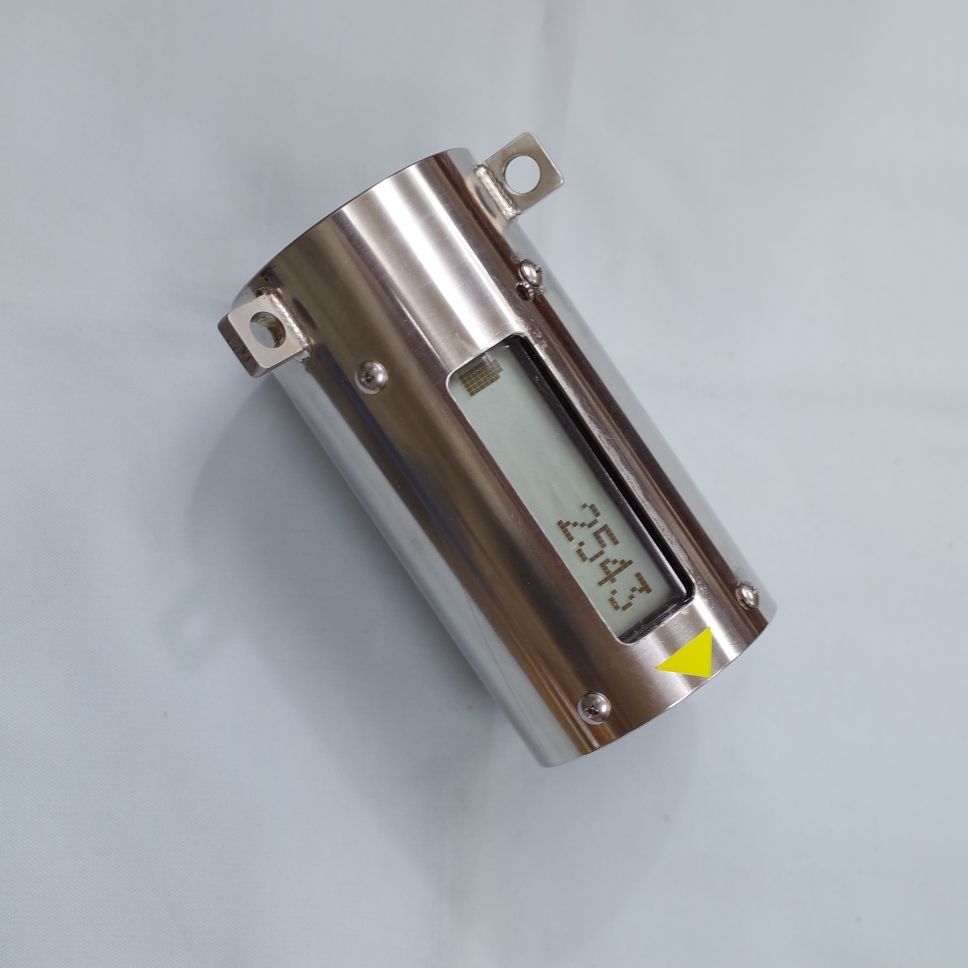

　デジタル濾水計 flow meter　　本濾水計は、プランクトンネットなどに取り付けて、濾水量を計測するものです。

特徴

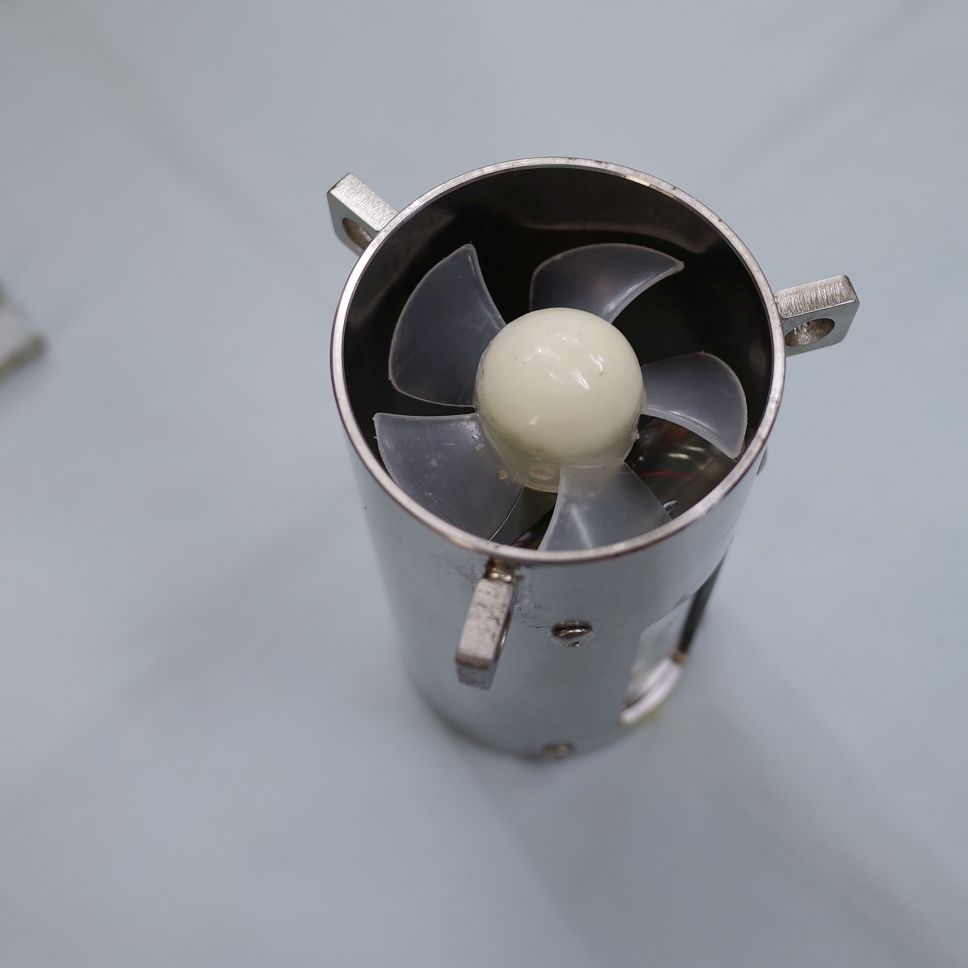

　円筒ケース内のプロペラの回転数で流水量を測定します。
　回転は、プロペラ軸に埋め込まれたマグネットの磁気信号で検出します。非接触で検出しますので軽く回ります。
　回転数は液晶へデジタル表示します。
　回転数の表示は、磁石で簡単に リセットできます。

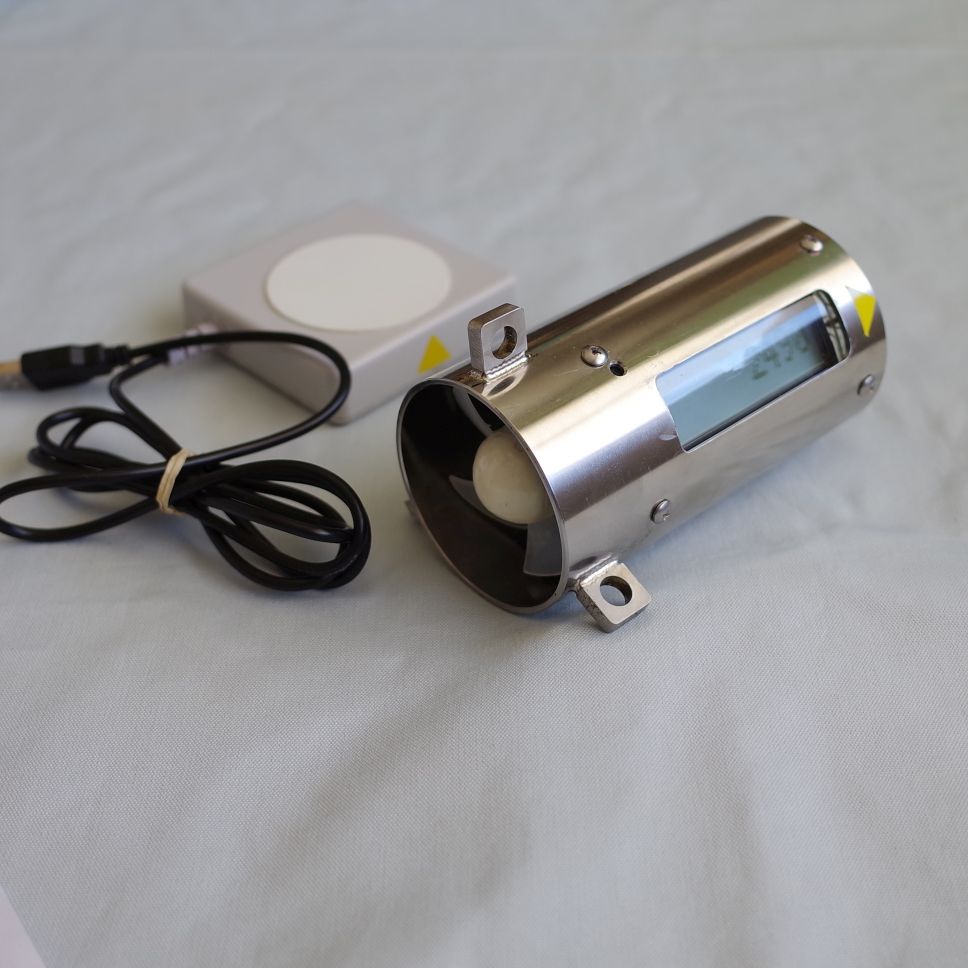

　ニッカド充電池を内蔵して、専用のワイヤレス式充電器で充電します。

flowmeter_1  flowmeter_2 flowmeter and charg


主な仕様
寸法　　　　　外形　Φ６０ｍｍ、長さ　１２０ｍｍ　突起は含まず　突起部穴寸　Φ８ｍｍ
重量　　　　　水中　約３５０ｇ　
最大使用水深は　２００ｍまでです。
満充電後曳網可能時間　約１０時間
充電時間　２０時間

【取扱説明書】のダウンロード
